产品说明
Z641T-10 型气动楔式闸阀:气动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为铜合金,公称压力 PN10,阀体材料为灰铸铁的闸阀。
产品性能参数
型号 | PN | 工作压力/MPa | 适用介质 | 适用温度/℃ |
---|---|---|---|---|
Z641T-10 | 10 | 1.0 | 水、油品等 | ≤200 |
产品零部件材料
型号 | 材料 | ||||
---|---|---|---|---|---|
阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 填料 | |
Z641T-10 | 灰铸铁 | 灰铸铁堆焊或镶铜合金 | 堆焊铜合金 | 铬不锈钢 | 石棉石墨盘根 |
产品外形及结构尺寸
DN | L | D | D1 | D2 | b | z×Φd | H | H1 | 重量/kg |
---|---|---|---|---|---|---|---|---|---|
100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 770 | 880 | 130 |
150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 940 | 1100 | 200 |
200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 1130 | 1350 | 260 |
250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1290 | 1555 | 290 |
300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1460 | 1780 | 380 |
350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1580 | 1950 | 600 |
400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1790 | 2210 | 900 |
450 | 510 | 615 | 565 | 532 | 32 | 20×Φ25 | 1940 | 2415 | 1150 |
500 | 540 | 670 | 620 | 585 | 34 | 20×Φ25 | 2155 | 2680 | 1500 |
600 | 600 | 780 | 725 | 685 | 36 | 20×Φ30 | 2355 | 2880 | 1800 |
700 | 660 | 890 | 840 | 800 | 40 | 24×Φ30 | 2810 | 3560 | 2500 |

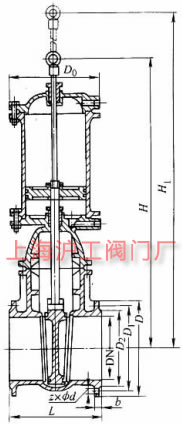

产品外形及结构尺寸示意图
声明:本文中所有文字、数据、图片均只适用于参考,Z641T-10 型气动楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15515885115。
专业制造、专业服务,沪工为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
订货流程
- 客户采购清单请传真至 0371-63660555,或来电咨询 15515885115。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
