ZDAOX43 型轨道旋塞阀

ZDAOX43 型轨道旋塞阀
  • 质量稳定：实行全过程质量监控，细致入微，全方位检测！
  • 价格合理：高效内部成本控制，减少了开支，让利于客户！
  • 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 销售：15515885115
  • 传真：0371-63660555
  • 技术：021-39900466

产品说明

ZDAOX43 型轨道旋塞阀：外形接近闸门，并采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观，以满足市场需求。适用于压力级 150~900Lb（1.6~32.0MPa），工作温度 -29~150℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

工作原理：轨道旋塞阀全开的状态下，塞子的通道阀体的通道对齐，能保证理想的低压力降。转动手轮塞子朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭；当手轮向反方向转动时，首先使塞子向上运动，使阀片于阀座脱离，继续转动手轮，使塞子带动阀片转动 90 度，塞子的通道于阀体的通道对齐，使阀门处于全开的状态。

产品特点：①轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态，开关的过程是零摩擦，不会使密封面磨损。②塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封，同时密封采用软密封（氟橡胶），密封性是通过阀片四周的密封圈来实现的。③独特的燕尾槽保护和固定密封圈，使密封在关闭时为零泄露。④使用介质范围广，不受安装方向的限制。无振动，噪声小。

产品性能参数

轨道旋塞阀主要性能参数
型号 压力级/Lb 壳体试验压力/MPa 密封试验压力/MPa 适用温度/℃ 适用介质
ZDAOX43-150(Lb) 150 3.0 2.2 ≤180 水、蒸汽、油品
ZDAOX43-300(Lb) 300 7.5 5.5
ZDAOX43-600(Lb) 600 15.0 11.0
ZDAOX43-900(Lb) 900 22.5 16.5

返回页首 ⇑

产品零部件材料

轨道旋塞阀零部件材料
型号 材料
阀体、阀盖、填料压盖 塞子、阀杆、导向螺栓、销、阀片 密封圈 O 形圈 填料
ZDAOX43-150(Lb) WCB、CF8、CF8M、CF3、CF3M Gr.F6a、F22、CF8、CF8M、CF3、CF3M 氟橡胶 丁腈橡胶 柔性石墨+不锈钢
ZDAOX43-300(Lb)
ZDAOX43-600(Lb)
ZDAOX43-900(Lb)

返回页首 ⇑

产品外形及结构尺寸

ZDAOX43-150(Lb) 型轨道旋塞阀主要外形及结构尺寸（mm）
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 108 152 230 120 10
20 3/4 117 178 260 140 12
25 1 127 203 300 140 18
32 1¼ 140 216 340 180 25
40 1½ 165 229 380 200 29
50 2 178 267 435 220 34
65 2½ 190 305 460 260 39
80 3 203 330 490 280 50
100 4 229 356 525 300 65
125 5 254 381 570 340 95
150 6 267 394 625 400 135
200 8 292 457 700 450 210
250 10 330 533 780 450 275
300 12 356 610 870 500 350
350 14 381 686 980 500 605

返回页首 ⇑

ZDAOX43-300(Lb) 型轨道旋塞阀主要外形及结构尺寸（mm）
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 140 152 230 120 11
20 3/4 152 178 260 140 13
25 1 165 203 300 140 20
32 1¼ 178 216 340 180 27
40 1½ 190 229 380 200 31
50 2 216 267 435 220 37
65 2½ 241 305 460 260 44
80 3 283 330 490 280 60
100 4 305 356 525 300 82
125 5 381 381 570 340 115
150 6 403 457 625 400 165
200 8 419 521 700 450 225
250 10 457 559 780 450 305
300 12 502 635 870 500 405
350 14 765 762 980 500 650

返回页首 ⇑

ZDAOX43-600(Lb) 型轨道旋塞阀主要外形及结构尺寸（mm）
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 165 165 230 120 13
20 3/4 190 190 260 140 15
25 1 216 216 300 140 22
32 1¼ 229 229 340 180 29
40 1½ 241 241 380 200 34
50 2 292 292 435 220 41
65 2½ 330 330 460 260 54
80 3 356 356 490 280 68
100 4 432 432 525 300 99
125 5 508 508 570 340 128
150 6 559 559 625 400 191
200 8 660 660 700 450 258
250 10 787 787 780 450 430
300 12 838 838 870 500 650
350 14 889 889 980 500 870

返回页首 ⇑

ZDAOX43-900(Lb) 型轨道旋塞阀主要外形及结构尺寸（mm）
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 229 229 230 120 15
20 3/4 229 229 260 140 19
25 1 254 254 300 140 24
32 1¼ 279 279 340 180 32
40 1½ 305 305 380 200 38
50 2 368 368 435 220 47
65 2½ 419 419 460 260 62
80 3 381 381 490 280 75
100 4 457 457 525 300 115
125 5 559 559 570 340 147
150 6 610 610 625 400 220
200 8 737 737 700 450 379
250 10 838 838 780 450 490
300 12 965 965 870 500 720
350 14 1029 1029 980 500 1020

返回页首 ⇑

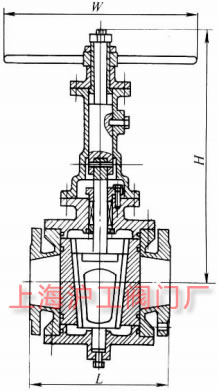

产品外形及结构尺寸示意图

轨道旋塞阀主要外形及结构尺寸示意图

返回页首 ⇑

声明：本文中所有文字、数据、图片均只适用于参考，ZDAOX43 型轨道旋塞阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：15515885115。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

  1. 守信合同，保证及时供货，随时保持与客户联系
  2. 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
  3. 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
  4. 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

  1. 客户采购清单请传真至 0371-63660555，或来电咨询 15515885115。
  2. 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
  3. 具体商定：交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求，须在订货合同中提供以下说明：
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
